影像测量仪又名精密影像式测绘仪,是集光、机、电、计算机图像技术于一体的新型高精度、高科技测量仪器。由光学显微镜对待测物体进行高倍率光学放大成像,经过CCD摄像系统将放大后的物体影像送入计算机后,能高效地检测各种复杂工件的轮廓和表面形状尺寸、角度及位置,特别是精密零部件的微观检测与质量控制。

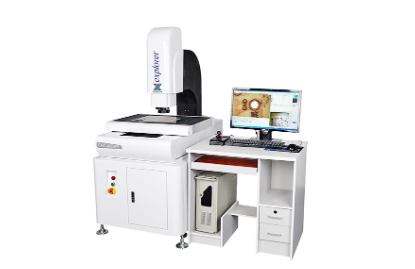

而全自动影像测量仪是普通测量仪的进阶产品,具有高度智能化与自动化特点。它具有人工测量、CNC扫描测量、自动学习测量三种方式,并可将三种方式的模块叠加进行复合测量。其优异的软硬件性能让坐标尺寸测量变得便捷,拥有基于机器视觉与过程控制的自动学习功能,依托数字化仪器高速而精准的微米级走位,可将测量过程的路径,对焦、选点、功能切换、人工修正、灯光匹配等操作过程自学并记忆。全自动影像测量仪可以轻松学会操作员的所有实操过程,结合其自动对焦和区域搜寻、目标锁定、边缘提取、理匹选点的模糊运算实现人工智能,可自动修正由工件差异和走位差别导致的偏移实现精确选点,具有高精度重复性。
全自动影像测量仪虽然精度高,但这不代表一点误差都没用,要想使影像测量仪在测量的时候获得精准测量,除了要遵循影像测量仪的使用规则规范外,还需要对影像测量仪的使用方法提出要求,因此,测量人员需要遵循影像测量仪通用的测量策略来进行测量,包括:
1、选择适当的工件固定方法。
2、选择合适的工件方向。
3、根据被测的特征,设计工件的照明方法。
4、在坐标系统内定义工件基准(根据图纸确定工件坐标系)。
5、确定适当的倍率(没有自动变焦系统的影像测量仪,需要进行影像标定)。
6、确定测量路径和精确的测量方法。
7、影像测量仪编程。
