简要描述：工具显微镜是在金相显微镜的基础上加上WM-3D测量软件，功能更强大。全新采用半复消技术，集明场、斜照明、偏光等多种观察方式，任何观察下都呈现清晰锐利的显微图像，可根据实际应用，进行功能选择，是工业检测的有效工具。
发布时间：2020-03-13
浏览次数：1929

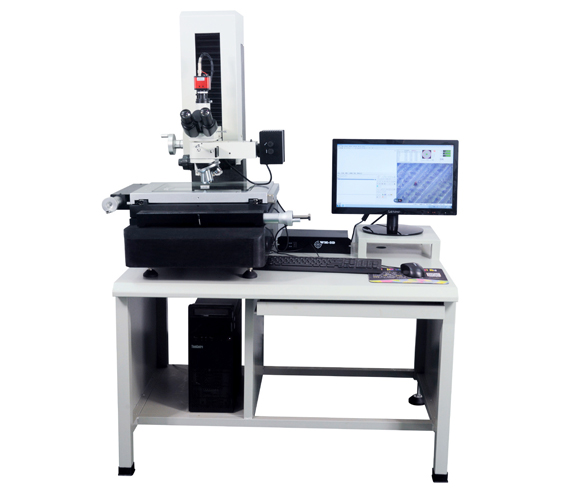

工具显微镜
工具显微镜是在金相显微镜的基础上加上WM-3D测量软件，功能更强大。全新采用半复消技术，集明场、斜照明、偏光等多种观察方式，任何观察下都呈现清晰锐利的显微图像，可根据实际应用，进行功能选择，是工业检测的有效工具。
产品规格及参数
| 规格参数 | ZX-VMT-5040 | |
| 工 作 台 |
X/Y轴行程 | 500MM*400MM |
| Z轴行程 | 有效空间245mm,调焦行程200mm，工作距离95mm | |
| 金属台面尺寸 | 600MM*500MM | |
| 玻璃台面尺寸 | 530MM*430MM | |
| 传动型式 | X/Y/Z三轴精密V型导轨，X/Y轴光杆传动，Z轴光轴传动 | |
| 测量伺服驱动 系统 |
光学尺分辨率：X/Y/Z轴0.0005MM（0.5UM） | |
| 测量精度：≤3UM+L/200 重复精度：≤3UM+L/200 | ||
| 多功能数据处理器可测点、线、圆弧、圆、角度等 | ||
| 影像系统 | 摄像机：日本彩色 1/2″CCD 摄像机放大倍率30-230X | |
| 物镜放大倍率：5X 10X 20X 50X | ||
| 目镜组 | 10倍双筒镜 总放大倍数50X-500X | |
| 照明系统 | 表面光源与透射光源LED冷光源、寿命长、亮度可调 | |
| 仪器外形尺寸（L*W*H） | 1050MM*750MM*1200MM | |
| 仪器重量（KG） | 280KG | |
产品特点:
1.观察方式明场/斜照明/偏光/DIC
2.光学系统：无限远色差校正光学系统
3.目镜：高眼点大视野平场目镜PL10X/22mm
高眼点大视野平场目镜PL10X/22mm，视度可调，可带测微尺
高眼点大视野平场目镜PL15X/16mm
4.物镜：LMPL无限远长工作距金相显微镜
5.观察筒：30°铰链式三目，分光比，双目：三目=100：0或50:50
6.转换器：五孔内倾式转换器，带DIC插槽
