简要描述:一键式闪测仪广泛应用于机械、电子、模具、注塑、金属、橡胶、低压电器、磁性材料、精密冲压、连接器、连接器、端子、手机、家用电器、印刷电路板、医疗器械、钟表等。
发布时间:2020-03-13
浏览次数:2041
在工业的应用
广泛应用于机械、电子、模具、注塑、金属、橡胶、低压电器、磁性材料、精密冲压、连接器、连接器、端子、手机、家用电器、印刷电路板、医疗器械、钟表等。

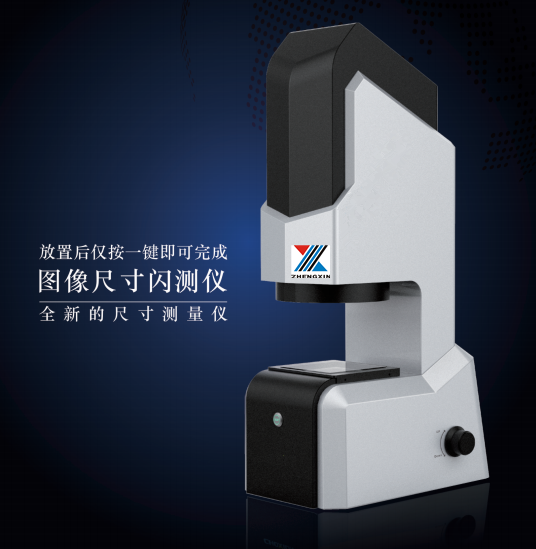

一键式闪测仪的详细描述
只需一按,瞬间完成所有测量
批量检测,仅需两步
1.设置好工件需测量的项目与公差,保存
2.连续放置工件,按一键即完成所有项目的测量
一键式闪测仪的特色
1.瞬间完成传统卡尺无法完成的测量任务
2.操作简单,任何人三分钟内都可轻松掌握
3.全局成像,一键测量,大幅度提高效率
4.无需严苛的调焦和定位
产品规格及参数:
型号 |
ZX-60 |
ZX-100 |
测量范围(mm) |
Φ60 |
Φ100 |
测量精度(um) |
±4 |
±6 |
景深 |
20 |
20 |
图像传感器 |
进口500万像素1/2’’ CCD和500万像素2/3’’ CCD |
|
远心镜头 |
进口双侧远心平行光路镜头 |
|
照明系统 |
环形光源远心平行光源 |
|
软件 |
一键测量专用软件 |
|
工作环境 |
温度5-35℃,湿度20-80% |
|
保修期 |
18个月 |
功能
功能名称 |
功能描述 |
测量功能 |
对图像上两点距离、线段长度、线距、圆半径直径、圆周长、圆面积、角度、弧度、矩形、椭圆、点、线等几何测量。 |
报告导出 |
一键以JPG, BMP图片或Word, Excel, PDF 方式报告导出。 |
SPC统计 |
X-R, Xm-R等控制图,并自动计算最大值、最小值、平均值、标准差、偏移差、Ca, Cp, Cpk等统计系数。 |
CAD图纸比对 |
影像图形以DXF格式输出,实时对比测量,或调出Auto CAD 工程图纸文档与影像DXF文档图像进行重叠对比测量。 |
公差计算 |
输入标准值和正负公差,软件自动计算出实际值与标准值之间的差值,并提示。 |
在线检测(选配) |
全自动检测产品尺寸,缺陷,颜色等,并判断产品是否合格。 |
