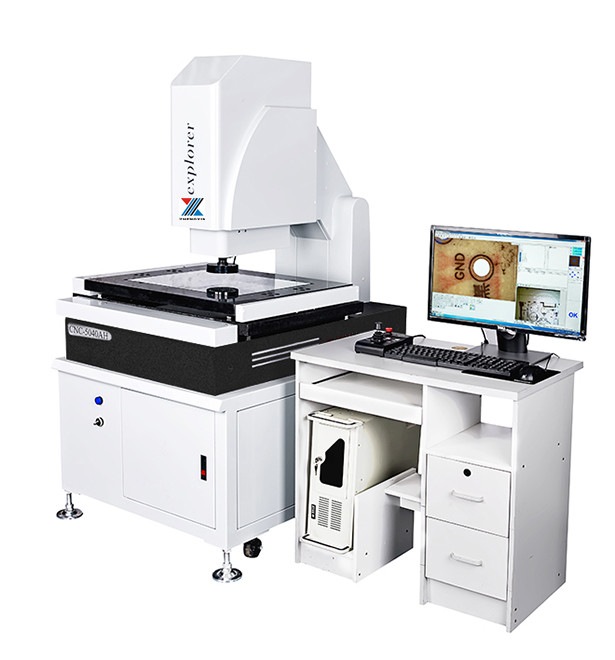

一键式影像测量仪

简要描述:一键式影像测量仪的核心硬件是由上下光源、高像素CCD相机、大视角大景深远心镜头及固定载物台组成,结构相对简单。

发布时间:2020-03-20

浏览次数:1306

一键式影像测量仪的核心硬件是由上下光源、高像素CCD相机、大视角大景深远心镜头及固定载物台组成,结构相对简单。
一键式影像测量仪是一种新型的影像测量技术。它和传统的二次元影像测量仪不同的是它不再需要光栅尺位移传感器作为精度标,也不经过大焦距的镜头经过放大产品影像来保障测量精度。一键式测量仪通过一个大视角大景深的远心镜头,将产品轮廓影像缩小数倍或数十倍后传递至几百万像素高分辨率CCD相机上做数字化处理,再由有着强大计算能力的后台绘图测量软件完成按照预先编程指令快速抓取产品轮廓图,然后和以高像素相机微小像素点形成的标尺进行对比后计算出产品尺寸,同时完成对尺寸公差的评价。
一键式影像测量仪的特点:
1.精准闪测,测量速度极快,能在1秒内完成100个以内的尺寸的绘图、测量及公差的评价,效率是传统二次元影像测量仪的数十倍。
2.自动图像匹配功能,测量工件可任意摆放,无需定位夹具,无需焦点调节,无需载物台手动操作;
3.多个工件可同时一起测量,无需每个工件单次测量;避免了因测量行程增大而受到影响误差。重复测量精度高,解决了同一个产品反复测量数据一致性差的现象。
4.测量精准,操作简单,可快速完成所有测量过程,并输出测量结果;
5.仪器结构简单,不需要位移标尺光栅尺,测量过程无需平台运动,有效防止产品位移造成的测量误差;仪器的稳定性能很好。
6.仅需一个功能校准键,多角度、全方位、全视野校准,保证测量精度。
7.自动保存和输出测量的尺寸及公差评价的报表,报表中产品名称、测量日期、测量时间、测量人员都能清楚看到,方便以后的追踪。
一键式影像测量仪扫描时的注意事项:
1、影像仪扫描工件时注意避光。
2、注意测头的运动方向,防止影像测量仪移动过程中测头撞上工件。
3、扫描工件时,请勿触动,否则影响二次元影像仪扫描结果。
4、扫描工件时,被影像仪扫描面不能过于倾斜,否则测量不准。
5、扫描结束后,注意关闭影像仪激光。
6、关机时,请先关影像仪扫描软件,再关控制箱。
