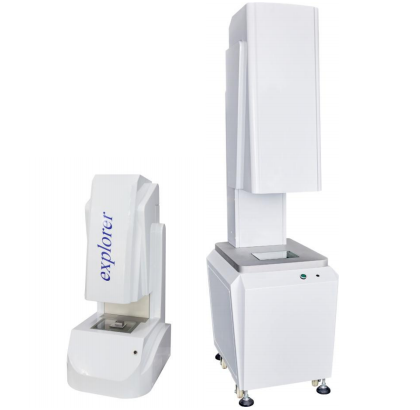

极速测量仪技术参数
产品型号 |
ZX-YJ170D |
视野 |
170㎜×150㎜ |
测量精度 |
±10μm |
重复精度 |
±3μm |
仪器外形尺寸 |
900×600×1860 |
仪器重量 |
200KG |
平台承重 |
8KG |
图像传感器 |
1200万像素CCD |
镜头 |
双侧远心镜头 |
光源系统 |
同轴背光、环形面光 |
软件 |
AOS-CHECK.2.0 |
电脑配置 |
CPU I3处理器 4G内存 |
显示器 |
21.5英寸液晶显示器 |
信号输出 |
判断输出PASS FAIL NULL |
工作环境 |
25℃±2℃20%到80% RH |
测量速度 |
≤5秒(100以内尺寸) |
测量基本功能 |
点线圆圆弧角度距离平行距 |
辅助功能 |
相交平行平分垂直相切 |
几何公差 |
位置公差形位公差尺寸公差 |
功率 |
80W |
电压 |
AC100-240V 50/60Hz |
AOS-CHECK.2.0测量软件:
1、AOS-CHECK.2.0测量软件简单易学----架构在微软的windows平台上,如同word或者Excel应用软件一样,整合了多种应用设计,呈现在全新的AOS-CHECK.2.0测量软件上。
2、AOS-CHECK.2.0提供了多种几何运算功能----您可以借助各种直觉式的功能键轻易地在您的工件上取得信息并执行各种几何运算,来获得您所需要的坐标、尺寸及外观等信息
3、可按照客户自行设定的程序自动测量出产品的尺寸,测量值可自动转到Excel生成统计报表。
4、产品无需夹具,只需将特征点放置于当前视频下.
实用行业
精密五金配件、塑胶配件、玻璃配件、电子产品、手机玻璃、手机后盖、手机屏幕等
产品特点
1、快速:可以多个产品同时测量,产品放置后,仅需一键就可测量放置在平台的多个产品尺寸,颠覆了传统测量模式
2、无人为误差:任何人的测量结果都是相同的
3、简单:任何人都能方便快捷操作
4、随意:产品可随意摆放,无需任何夹具
5、测量完成后可自动导出数据报表
6、外观采用一体化设计,大方、美观。机身主骨架采用高标准航空铝材和花岗岩组合保证了设备的稳定性
7、强大的软件处理系统和精准的算法,取得高精度的测量结果
8、使用0.06X超大视野远心镜头,测量高度大工件也一键测量所有尺寸
