简要描述:龙门影像测量仪可实现高效,准确的大批量工件测量;适用于精密零部件的检测和质量控制。在机械,电子,五金,塑胶等行业都得到了广泛的应用。
发布时间:2020-03-13
浏览次数:2048

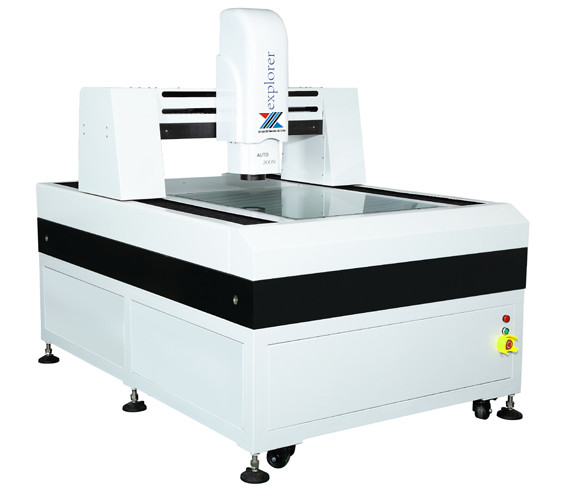

龙门影像测量仪是中大量程的CNC型影像测量仪,可实现高效,准确的大批量工件测量;适用于精密零部件的检测和质量控制。在机械,电子,五金,塑胶等行业都得到了广泛的应用
产品规格及参数:
规格参数 | ZX-CNC-5040D | |
工 作 台 |
X/Y轴行程 | 500MM*400MM |
Z轴行程 | 有效空间245mm,调焦行程200mm,工作距离95mm | |
金属台面尺寸 | 700MM*600MM | |
玻璃台面尺寸 | 600MM*500MM | |
传动型式 | X/Y/Z轴进口精密线性导轨和进口研磨级滚珠螺杆 | |
测量伺服驱动 系统 |
光学尺分辨率:X/Y/Z轴0.0005MM(0.5UM) | |
测量精度:≤3UM+L/200 重复精度:≤3UM+L/200 | ||
X/Y/Z三轴进口高性能伺服电机,双重闭环控制系统 | ||
影像系统 | 摄像机:日本SONY 1/3″CCD 摄像机放大倍率:30-230X | |
自动变倍镜头:NAV高清变倍镜头//连续放大倍率0.7-4.5X 可选配0.5X物镜,总放大倍率15-115X 可选配2X物镜,总放大倍率60-460X |
||
光源系统 | 表面光源与透射光源LED冷光源、寿命长、亮度可调 | |
仪器外形尺寸(L*W*H) | 1100MM*1000MM*1650MM | |
仪器重量(KG) | 1000KG |
龙门影像测量仪 产品特点:
1.高精密全自动测量,CNC四轴控制。
2.高精度高强度机台:00级大理石底座/立柱/工作台,精度高,稳定性好。
3.XYZ 三轴进口精密级直线导轨/进口研磨级滚珠丝杆传动系统,寿命长,稳定性好。
4.高精度光栅尺0.5um。
5.WM自动变倍光学镜头,实现全自动测量,无需变倍校正。
6.高清日本SONY CCD相机,高品质的测量画面。
7.自动对焦测量,光学测高测平面度,可加装英国RENISHAW接触式测头。
8.程控式三环八区表面光源,LED轮廓光源,同轴光源。不同产品加装不同色彩光源。
9.激光指示器指示测量位置,快速定位,方便测量。
10.配套操纵手柄,方便任意位置操作。
