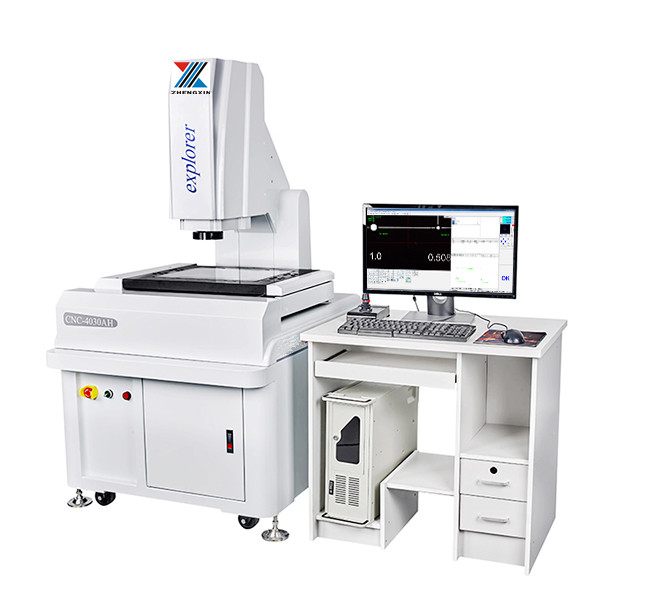

简要描述:全自动影像测量仪是本公司自主研发的一款高性价比的测量设备,可实现高效,准确的大批量工件测量;适用于精密零部件的检测和质量控制。在机械,电子,五金,塑胶等行业都得到了广泛的应用。
发布时间:2020-03-13
浏览次数:1860
概述:
全自动影像测量仪适用于精密零部件的检测和质量控制。在机械,电子,五金,塑胶等行业都得到了广泛的应用。
产品规格及参数:
规格参数 | ZX-CNC-4030A | |
工 作 台 |
X/Y轴行程 | 400MM*300MM |
Z轴行程 | 有效空间245mm,调焦行程200mm,工作距离95mm | |
金属台面尺寸 | 550MM*450MM | |
玻璃台面尺寸 | 430MM*330MM | |
传动型式 | X/Y/Z轴进口精密线性导轨和进口研磨级滚珠螺杆 | |
测量伺服驱动 系统 |
光学尺分辨率:X/Y/Z轴0.0005MM(0.5UM) | |
测量精度:≤3UM+L/200 重复精度:≤3UM+L/200 | ||
X/Y/Z三轴中国台湾高性能伺服电机,双重闭环控制系统 | ||
影像系统 | 摄像机:日本SONY 1/3″CCD 摄像机放大倍率30-230X | |
自动变倍镜头:NAV高清变倍镜头//连续放大倍率0.7-4.5X 可选配0.5X物镜时,总放大倍率15-115X 可选配2X物镜时,总放大倍率60-460X |
||
光源系统 | 表面光源与透射光源LED冷光源、寿命长、亮度可调 | |
仪器外形尺寸(L*W*H) | 800MM*900MM*1650MM | |
仪器重量(KG) |
500KG |
全自动影像测量仪 产品特点:
1.大理石底座、立柱,稳定性好,结构刚性强
2.大理石工作台面,两层工作台结构,减少机械误差,保证 X、Y 水平运动精度
3.大理石X、Y 垂直度高,保证测量精度达(3+L/200)um,即使工件没有摆正也可达到很高的测量精度
4.CCD1测量相机,高分辨率彩色1/3” CCD 800TVL
5.CCD2导航相机,方便快速寻找测量位置,提高测量效率
6.全自动变倍镜头,改变镜头倍率,自动调取,避免比例尺选取误操作,同时提高效率
7.金属光栅尺0.0002mm 高精度自粘式,精度高,可靠性好,有效避免回程误差,避免零位问题
8.采用精密级直线导轨,彻底解决 V 型导轨保持架错位的问题,承重能力更强,寿命更长精度更有保证
9.采用中国台湾进口高精度研磨级滚珠丝杆,精度及稳定性处于行业领先水准
10.采用中国台湾进口高精度P级导轨,精度及稳定性处于行业领先水准
11.采用闭环高性能伺服电机(三轴),定位精度高,使用寿命长
12.配自主研发的全闭环运动控制器实现直线差补功能,同时可快速精准定位,速度快,噪音低
13.光源:LED 5环8区表面环光 +底部平行背光,均可编程控制,能提供 N 种照明组合方式
14.采用自主研发数据控制器,数据处理稳定性好,维护便捷
15.提供超长保修期,终身维护,一经选用再无后顾之忧
