简要描述:三坐标测量仪是一种灵活的高精度测量设备,能够快速有效的完成任何测量和检测任务,通过配置各种扫描和触发测头,能够满足各种计量要求,成为一种简洁,快速,高效,高精度的测量设备
发布时间:2020-03-10
浏览次数:1693
三坐标测量仪

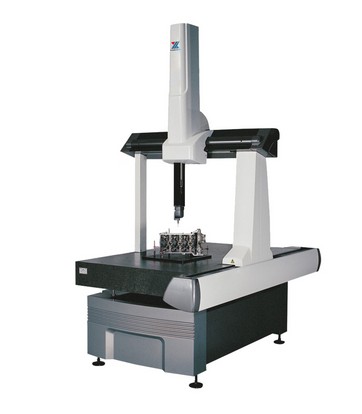

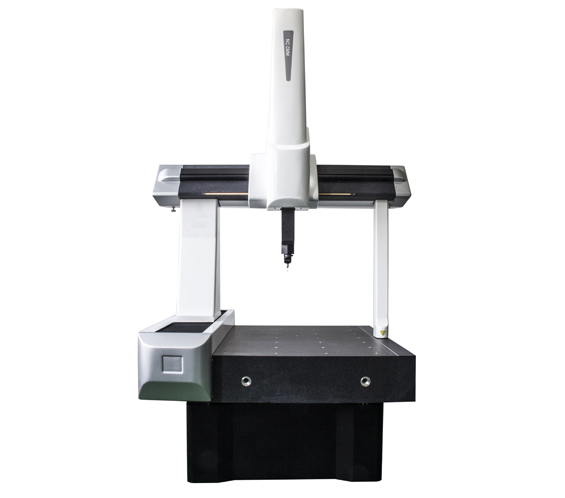

龙门移动式全自动三坐标测量仪是一种灵活的高精度测量设备,能够快速有效的完成任何测量和检测任务,通过配置各种扫描和触发测头,能够满足各种计量要求,成为一种简洁,快速,高效,高精度的测量设备。
三坐标测量仪 产品特点:
1.固定花岗岩工作台,三轴导轨均采用优质“泰山青”花岗岩,因而三轴具有相同的温度特性和抗实效变形能力。
2.Z轴采用气动平衡,并具有保护装置,提高了Z向的运动特性。
3.先进的柔性同步齿型带传动,无间隙,高刚性。高精度高气膜刚性的自清洁式预载荷气浮轴承。
4.三轴均采用大功率驱动器,电机及新型双级带减速器,确保传动准确,迅速。
5.测量系统:RENISHAW金属光栅
6.启动系统,传动,驱动系统和控制系统均采用世界名牌。
7.Renishaw MH20i手动双旋转分度测头系统在用户现场进行为期5个工作日的测量仪操作培训,永久免费培训。
产品规格及参数
型号 | Strokes | 精度指标 | OVerall size | Work envelope | 系统净重 | 被测工件最大重量 | |||||||||
行程范围 | ISO10360-2:2001/GB/T16857.2-2006 | 主机外廓尺寸 | 允许工作尺寸 | ||||||||||||
X | Y | Z | S | H | Lx | Ly | Lz | Wx | Wy | Wz | |||||
mm | mm | mm | MPE(um) | MPEP(um) | MPE(um) | MPEP(um) | mm | mm | mm | mm | mm | mm | kg | kg | |
ZX-NC-654 | 600 | 500 | 400 | 2.1+3.3L/1000 | 2.2 | 1.3+3L/1000 | 1.3 | 1350 | 1550 | 2300 | 600 | 500 | 400 | 1400 | 500 |
ZX-NC-866 | 800 | 600 | 600 | 2.4+3.3L/1000 | 2.4 | 1.5+3L/1000 | 1.5 | 1850 | 1450 | 2500 | 800 | 600 | 600 | 1600 | 700 |
ZX-NC-1086 | 1000 | 800 | 600 | 2.4+3.3L/1000 | 2.4 | 1.7+3L/1000 | 1.7 | 2050 | 1850 | 3000 | 1000 | 800 | 600 | 2200 | 1000 |
WM-NC-1286 | 1200 | 800 | 600 | 2.4+3.3L/1000 | 2.4 | 1.7+3L/1000 | 1.7 | 2550 | 1850 | 3000 | 1200 | 800 | 600 | 2400 | 1000 |
ZX-NC-12108 | 1200 | 1000 | 800 | 2.9+3.3L/1000 | 2.9 | 2.2+3L/1000 | 2.2 | 2550 | 1850 | 3200 | 1200 | 1000 | 800 | 2800 | 1500 |
ZX-NC-15108 | 1500 | 1000 | 800 | 2.9+3.3L/1000 | 2.9 | 2.2+3L/1000 | 2.2 | 3200 | 1850 | 3200 | 1500 | 1000 | 800 | 3000 | 1800 |
ZX-NC-20108 | 2000 | 1000 | 800 | 3.6+3.3L/1000 | 2.9 | 2.2+3L/1000 | 2.2 | 3650 | 1850 | 3200 | 2000 | 1000 | 800 | 3300 | 1800 |
ZX-NC-151210 | 1500 | 1200 | 1000 | 3.6+3.3L/1000 | 3.6 | 2.6+3L/1000 | 2.6 | 3200 | 2550 | 3650 | 1500 | 1200 | 1000 | 4000 | 1800 |
ZX-NC-201210 | 2000 | 1200 | 1000 | 3.6+3.3L/1000 | 3.6 | 2.6+3L/1000 | 2.6 | 3600 | 2550 | 3650 | 2000 | 1200 | 1000 | 4500 | 20000 |
