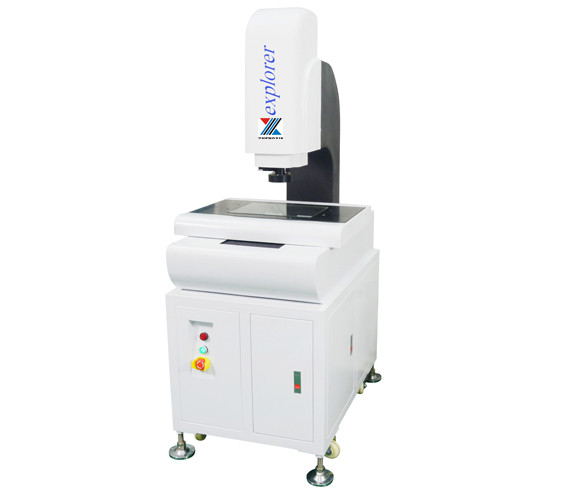

高精度影像测量仪是的一款超高精度测量设备,系统操作简易灵活,拥有自动对焦、自动检测等功能。面向客户提供完整的测量方案。产品用于航空航天,国内军工、汽车零配件、科研院所、塑胶、精密电子、医疗器械等高端制造业。
高精度影像测量仪产品规格及参数:
规格参数 | ZX-CNC-3020H | |
工 作 台 |
X/Y轴行程 | 300MM*200MM |
Z轴行程 | 有效空间245mm,调焦行程200mm,工作距离95mm | |
金属台面尺寸 | 450MM*350MM | |
玻璃台面尺寸 | 330MM*230MM | |
传动型式 | X/Y/Z轴进口精密线性导轨和进口研磨级滚珠螺杆 | |
测量伺服驱动 系统 |
光学尺分辨率:X/Y/Z轴0.0005MM(0.5UM) | |
测量精度:≤2.5UM+L/200 重复精度:≤2.5UM+L/200 | ||
X/Y/Z三轴中国台湾高性能伺服电机,双重闭环控制系统 | ||
影像系统 | 摄像机:日本SONY 1/3″CCD 摄像机放大倍率30-230X | |
自动变倍镜头:NAV高清变倍镜头//连续放大倍率0.7-4.5X 可选配0.5X物镜时,总放大倍率15-115X 可选配2X物镜时,总放大倍率60-460X |
||
光源系统 | 表面光源与透射光源LED冷光源、寿命长、亮度可调 | |
仪器外形尺寸(L*W*H) | 700MM*850MM*1650MM | |
仪器重量(KG) | 300KG |
产品特点:
1.高精密全自动测量,CNC四轴控制。
2.高精度高强度机台:00级大理石底座/立柱/工作台,精度高,稳定性好。
3..XYZ 三轴进口精密级直线导轨/进口研磨级滚珠丝杆传动系统,寿命长,稳定性好。
4.高精度贴片尺0.5um。
5..WM自动变倍光学镜头,实现全自动测量,无需变倍校正。
6.高清日本SONY CCD相机,高品质的测量画面。
7.自动对焦测量,光学测高测平面度,可加装英国RENISHAW接触式测头。
8.程控式三环八区表面光源,LED轮廓光源,同轴光源。不同产品加装不同色彩光源。
9.配套操纵手柄,方便任意位置操作。
10.结合进口软件功能研发的3D测量软件,提高边界分辨能力。
