手动影像测量仪

简要描述:

发布时间:2020-03-13

浏览次数:1523

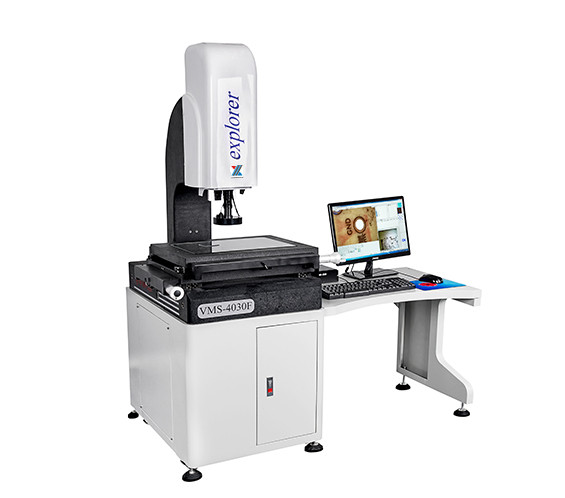

手动影像测量仪

一款高配置低价格的测量设备,该仪器以二维坐标测量为主,包括点,线,圆圆弧,矩形等几何元素和零件的长度,角度,轮廓外形,表面形状等。也可做三维辅助测量,如台阶的高度,孔深度,面的平面度等。广泛用于机械,电子,仪表,塑胶,五金等行业。

产品规格及参数:

规格参数 ZX-VMS-4030F


X/Y轴行程 400MM*300MM
Z轴行程 有效空间245mm,调焦行程200mm,工作距离95mm
金属台面尺寸 550MM*450MM
玻璃台面尺寸 430MM*330MM
传动型式 X/Y光杆传动,Z轴光轴传动
测量伺服驱动
系统
光学尺分辨率:X/Y/Z轴0.0005MM(0.5UM)
测量精度:≤3UM+L/200 重复精度:≤3UM+L/200
多功能数据处理器可测点、线、圆、角度等
影像系统 摄像机:日本SONY 1/3″CCD 摄像机放大倍率30-230X
连续变倍镜头:NAV高清变倍镜头//连续放大倍率0.7-4.5X
可选配0.5X物镜时,总放大倍率15-115X
可选配2X物镜时,总放大倍率60-460X
光源系统 表面光源与透射光源LED冷光源、寿命长、亮度可调
仪器外形尺寸(L*W*H) 700MM*900MM*1150MM
仪器重量(KG) 300KG

手动影像测量仪产品特点:
1.高精度高强度机台:
00级大理石底座/立柱/工作台,精度高,稳定性好。

2.XYZ 三轴进口精密级V型导轨/进口光轴传动系统,寿命长,稳定性好。

3.高精度光栅尺0.5um

4.WM连续变倍光学镜头,不同定格不同放大倍数,无需变倍校正。

5.高清日本SONY CCD相机,高品质的测量画面。

6.辅助对焦测量,光学测高测平面度,可加装英国RENISHAW接触式探针。

7.表面光源,LED轮廓光源,同轴光源。可选配程控三环八区光源。

8.激光指示器指示测量位置,快速定位,方便测量。

9.可配脚踏开关,方便任意位置操作。
