三坐标测量仪

简要描述:

发布时间:2020-03-13

浏览次数:1593

三坐标测量仪

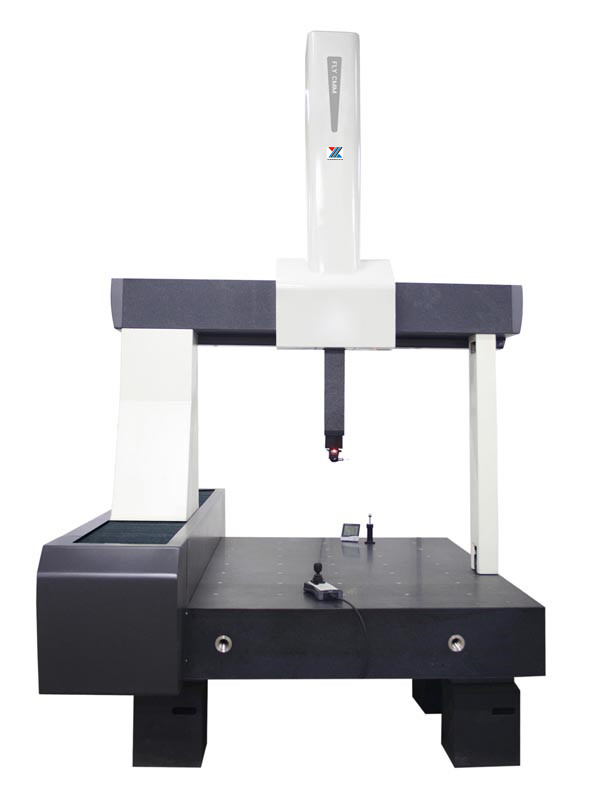

龙门移动式全自动三坐标测量仪是一种灵活的高精度测量设备,能够快速有效的完成任何测量和检测任务,通过配置各种扫描和触发测头,能够满足各种计量要求,成为一种简洁,快速,高效,高精度的测量设备。

产品规格及参数

                 型号 Strokes 精度指标 OVerall size Work envelope 系统净重 被测工件最大重量
行程范围  ISO10360-2:2001/GB/T16857.2-2006 主机外廓尺寸 允许工作尺寸
X Y Z S H Lx Ly Lz Wx Wy Wz
mm mm mm MPE(um) MPEP(um) MPE(um) MPEP(um) mm mm mm mm mm mm kg kg
ZX-NC-654 600 500 400 2.1+3.3L/1000 2.2 1.3+3L/1000 1.3 1350 1550 2300 600 500 400 1400 500
ZX-NC-866 800 600 600 2.4+3.3L/1000 2.4 1.5+3L/1000 1.5 1850 1450 2500 800 600 600 1600 700
ZX-NC-1086 1000 800 600 2.4+3.3L/1000 2.4 1.7+3L/1000 1.7 2050 1850 3000 1000 800 600 2200 1000
ZX-NC-1286 1200 800 600 2.4+3.3L/1000 2.4 1.7+3L/1000 1.7 2550 1850 3000 1200 800 600 2400 1000
ZX-NC-12108 1200 1000 800 2.9+3.3L/1000 2.9 2.2+3L/1000 2.2 2550 1850 3200 1200 1000 800 2800 1500
ZX-NC-15108 1500 1000 800 2.9+3.3L/1000 2.9 2.2+3L/1000 2.2 3200 1850 3200 1500 1000 800 3000 1800
ZX-NC-20108 2000 1000 800 3.6+3.3L/1000 2.9 2.2+3L/1000 2.2 3650 1850 3200 2000 1000 800 3300 1800
ZX-NC-151210 1500 1200 1000 3.6+3.3L/1000 3.6 2.6+3L/1000 2.6 3200 2550 3650 1500 1200 1000 4000 1800
ZX-NC-201210 2000 1200 1000 3.6+3.3L/1000 3.6 2.6+3L/1000 2.6 3600 2550 3650 2000 1200 1000 4500 20000

三坐标测量仪 产品特点:

1.固定花岗岩工作台,三轴导轨均采用优质“泰山青”花岗岩,因而三轴具有相同的温度特性和抗实效变形能力。

2.Z轴采用气动平衡,并具有保护装置,提高了Z向的运动特性。

3.先进的柔性同步齿型带传动,无间隙,高刚性。高精度高气膜刚性的自清洁式预载荷气浮轴承。

4.三轴均采用大功率驱动器,电机及新型双级带减速器,确保传动准确,迅速。

5.测量系统:RENISHAW金属光栅

6.启动系统,传动,驱动系统和控制系统均采用世界名牌。

7.Renishaw MH20i手动双旋转分度测头系统在用户现场进行为期5个工作日的测量仪操作培训,永久免费培训。
