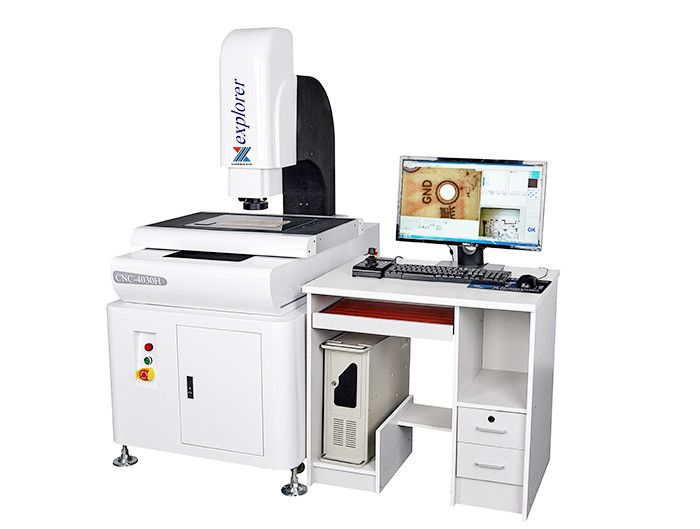

高精度全自动影像测量仪

简要描述:

发布时间:2020-03-13

浏览次数:1562

高精度全自动影像测量仪

新款小型自动测量仪是一款超高精度测量设备,系统操作简易灵活,拥有自动对焦、自动检测等功能。面向客户提供完整的测量方案。产品用于航空航天,国内军工、汽车零配件、科研院所、塑胶、精密电子、医疗器械等高端制造业。
产品规格及参数:

规格参数 ZX-CNC-4030H


X/Y轴行程 400MM*300MM
Z轴行程 有效空间245mm,调焦行程200mm,工作距离95mm
金属台面尺寸 550MM*450MM
玻璃台面尺寸 430MM*330MM
传动型式 X/Y/Z轴进口精密线性导轨和进口研磨级滚珠螺杆
测量伺服驱动
系统
光学尺分辨率:X/Y/Z轴0.0005MM(0.5UM)
测量精度:≤2.5UM+L/200 重复精度:≤2.5UM+L/200
X/Y/Z三轴台湾高性能伺服电机,双重闭环控制系统
影像系统 摄像机:日本SONY 1/3″CCD 摄像机放大倍率30-230X
自动变倍镜头:NAV高清变倍镜头//连续放大倍率0.7-4.5X
可选配0.5X物镜时,总放大倍率15-115X
可选配2X物镜时,总放大倍率60-460X
光源系统 表面光源与透射光源LED冷光源、寿命长、亮度可调
仪器外形尺寸(L*W*H) 850MM*900MM*1650MM
仪器重量(KG)

400KG

高精度全自动影像测量仪 产品特点:
1.高精密全自动测量,
CNC四轴控制。
2.高精度高强度机台:
00级大理石底座/立柱/工作台,精度高,稳定性好。

3..XYZ 三轴进口精密级直线导轨/进口研磨级滚珠丝杆传动系统,寿命长,稳定性好。

4.高精度贴片尺0.5um

5..WM自动变倍光学镜头,实现全自动测量,无需变倍校正。

6.高清日本SONY CCD相机,高品质的测量画面。

7.自动对焦测量,光学测高测平面度,可加装英国RENISHAW接触式测头。

8.程控式三环八区表面光源,LED轮廓光源,同轴光源。不同产品加装不同色彩光源。

9.配套操纵手柄,方便任意位置操作。

10.结合进口软件功能研发的3D测量软件,提高边界分辨能力。
