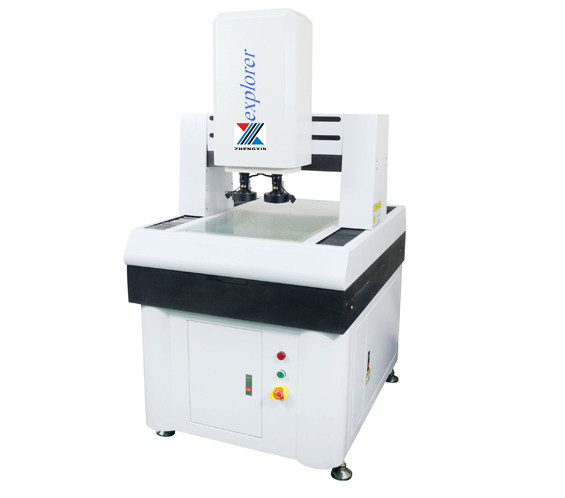

双远心镜头全自动影像测量仪

简要描述:双远心镜头自动测量仪是中大量程的双远心镜头CNC型影像测量仪,可实现高效,准确的大批量工件测量;适用于精密零部件的检测和质量控制。在机械,电子,五金,塑胶等行业都得到了广泛的应用。

发布时间:2020-03-13

浏览次数:860

双远心镜头自动测量仪

双远心镜头自动测量仪是中大量程的双远心镜头CNC型影像测量仪,可实现高效,准确的大批量工件测量;适用于精密零部件的检测和质量控制。在机械,电子,五金,塑胶等行业都得到了广泛的应用。

产品规格及参数:

规格参数 ZX-CNC-6080M


X/Y轴行程 800MM*600MM
Z轴行程 有效空间245mm,调焦行程200mm,工作距离95mm
金属台面尺寸 1000MM*800MM
玻璃台面尺寸 800MM*600MM
传动型式 X/Y/Z轴进口精密线性导轨和进口研磨级滚珠螺杆
测量伺服驱动
系统
光学尺分辨率:X/Y/Z轴0.0005MM(0.5UM)
测量精度:≤3UM+L/200 重复精度:≤3UM+L/200
X/Y/Z三轴台湾台达高性能伺服电机,双重闭环控制系统
多镜头影像系统 摄像机:1.日本SONY 1/3″CCD 摄像机放大倍率30-230X
        2.日本SONY 1/3″CCD 摄像机放大倍率30-230X
自动变倍镜头:1.NAV高清变倍镜头//连续放大倍率0.7-4.5X
              2.NAV高清变倍镜头//连续放大倍率0.7-4.5X
可选配0.5X物镜时,总放大倍率15-115X
可选配2X物镜时,总放大倍率60-460X
光源系统 表面光源与透射光源LED冷光源、寿命长、亮度可调
仪器外形尺寸(L*W*H) 1300MM*1800MM*1650MM
仪器重量(KG) 2600KG


产品特点:

1.大理石底座、立柱,稳定性好,结构刚性强
2.
大理石工作台面,两层工作台结构,减少机械误差保证 X、Y 水平运动精度
3.大理石X、Y 垂直度高,保证测量精度达(3+L/200)um,即使工件没有摆正也可达到很高的测量精度
4.CCD1测量相机,高分辨率彩色1/3” CCD  800TVL
5.CCD2导航相机,方便快速寻找测量位置,提高测量效率
6.自动变倍镜头,改变镜头倍率,自动调取,避免比例尺选取误操作,同时提高效率
7.
金属光栅尺0.0002mm 高精度自粘式,精度高,可靠性好,有效避免回程误差,避免零位问题
8.采用精密级直线导轨,彻底解决 V 型导轨保持架错位的问题,承重能力更强,寿命更长精度更有保证
9.采用台湾进口高精度研磨级滚珠丝杆,精度及稳定性处于行业领先水准
10.采用台湾进口高精度P级导轨,精度及稳定性处于行业领先水准
11.
采用闭环高性能伺服电机(三轴),定位精度高,使用寿命长
12.配自主研发的全闭环运动控制器实现直线差补功能,同时可快速精准定位,速度快,噪音低
13.光源:LED 5环8区表面环光 +底部平行背光,均可编程控制,能提供 N 种照明组合方式
14.采用自主研发数据控制器,数据处理稳定性好,维护便捷
15.提供超长保修期,终身维护,一经选用再无后顾之忧
